Муниципальное бюджетное учреждение искусства
г.о Тольятти «Театр кукол «Пилигрим»

Техническая характеристика

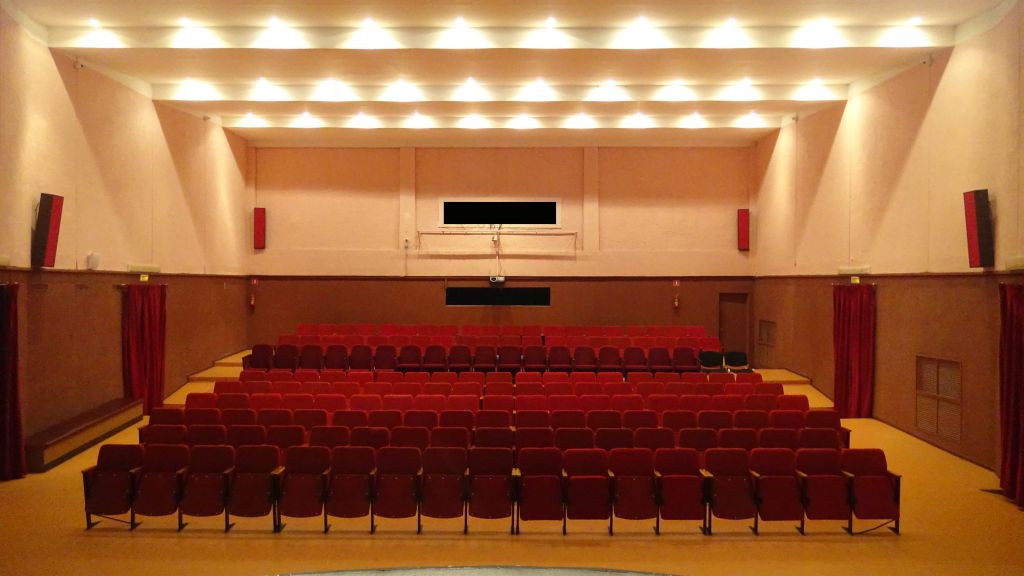

Зрительный зал (Большой зал)

Технические параметры
Здание построено в 1958 г.



Параметры сцены

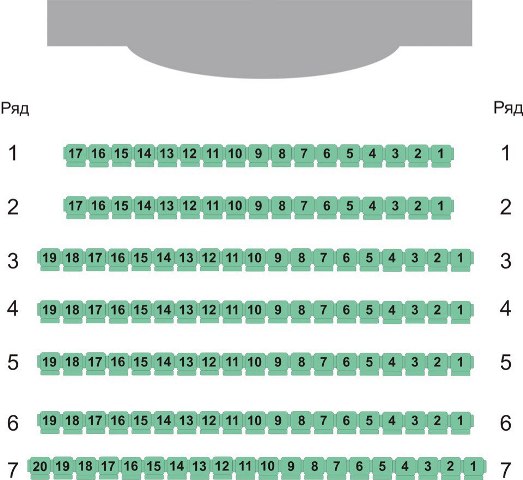

Количество мест в зрительном зале, шт

180

Ширина сцены, м

14,2

Глубина сцены (от линии занавеса до задней стены), м

10,65

Высота, м

7,85

Ширина зеркала сцены, м

7,0

Высота зеркала сцены, м

6,5

Количество уровней рабочих галерей, шт

1

Максимальная высота рабочих галерей, м

5

Трюм

Глубина трюма, м

1,5 м

Размеры трюма, м

2×3 м

Авансцена

Ширина авансцены, м

7

Глубина авансцены, м

2,8

Верхняя механизация сцены

Количество штанкетных подьема, шт

 12 (2 механических, 3 электромеханических + 7 ручных)

Длина штанкета, м

8

Сечение штанкета, мм

42

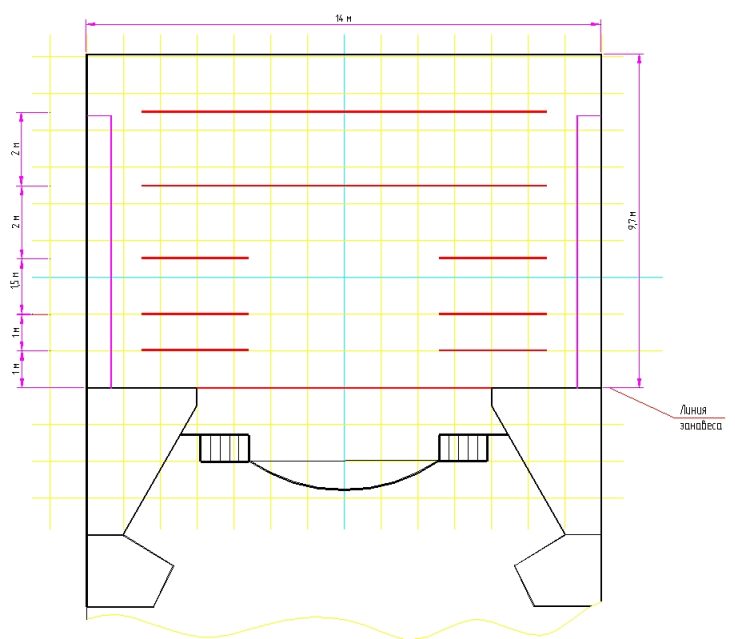

Расстояние между штанкетами, м

1; 1; 1,5; 1,5; 2; 2

Грузоподъемность штанкета, кг

200

Количество софитных ферм, шт

4

Максимальная высота подъема штанкетов, м

6

Максимальная высота подъема софитных ферм, м

6

Занавес

Тип занавеса

Автоматический раздвижной

Пожарный занавес

Нет


Технический райдер звукоусиливающей и записывающей аппаратуры театра кукол

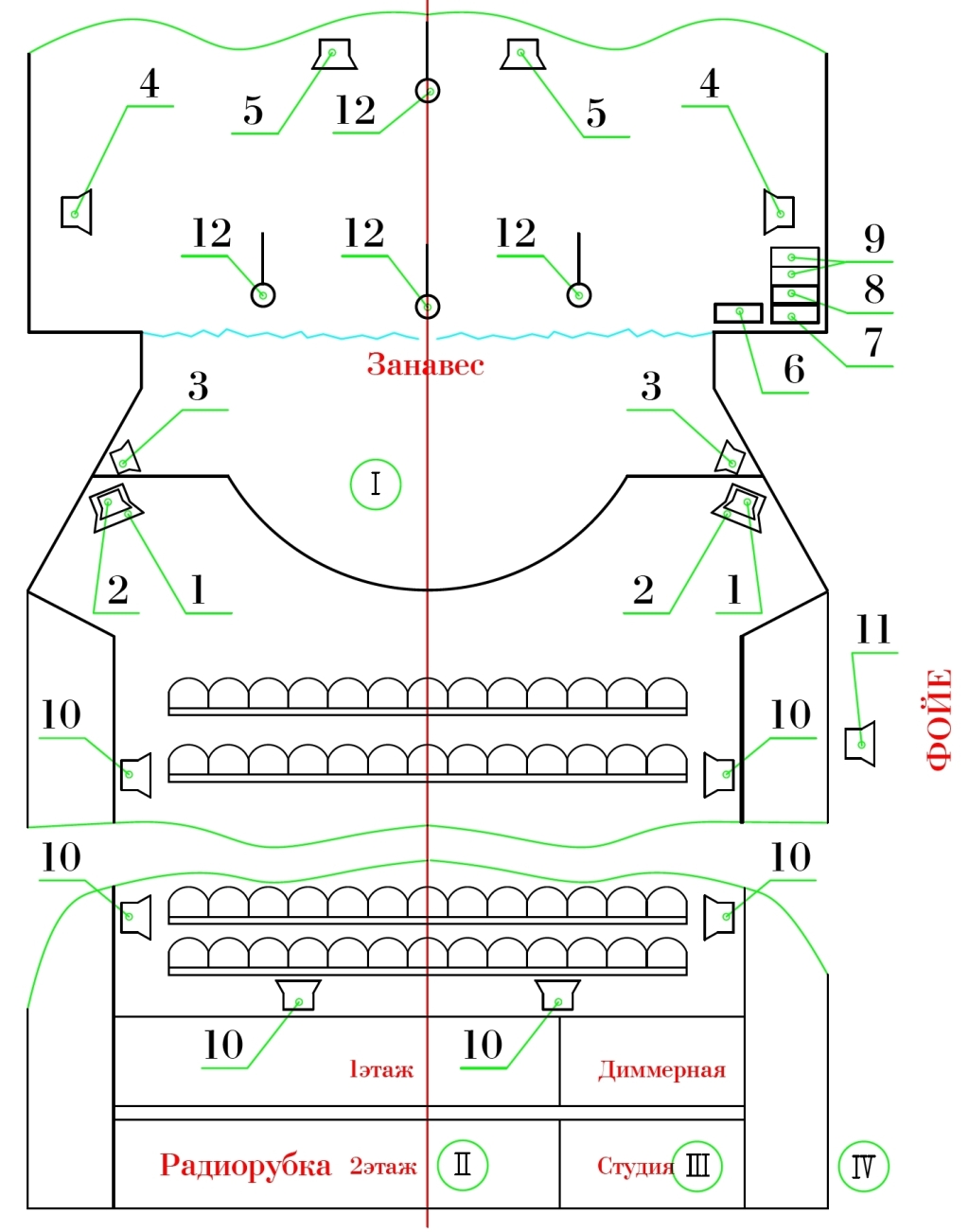

Схема расположения звукоусиливающей аппаратуры

I  Сцена:
1.   Пасивная колонка «JBL JRX225» (500 Вт.);
2.   Активная колонка «RCF ART 312A» (350 Вт.);
3.   Активный сабвуфер «RCF ART705AS» (500 Вт.);
4.   Пассивная колонка (мониторинг) «АМО302» (70 Вт.);
5.   Усилитель с DSP «Crown XLS 2500»;
6.   Усилитель «Vermona Regent1010» mono;
7.   Мультикор 8-in, 8-out (Разъём XLR (Канон));
8.   Пассивная колонка «Tesla» (35 Вт.) по периметру зала;
9.   Пассивная колонка «Tesla» (35 Вт.) в фойе;
10.   Подвешенный конденсаторный микрофон «Beyerdynamic MCE530»;
11.   Подвешенный конденсаторный микрофон «AKG CHM99»

Суммарная мощность:
Стационарной аппаратуры ≈ 2,7 кВт.
Выездной аппаратуры ≈ 1 кВт.

II  Радиорубка:
  • Микшерский пульт «Behringer Eurorack UB2442FX-PRO» (8 моно, 4 стерео канала, процессор эффектов);
  • Графический эквалайзер «dbx 231» (30 полос, 2х канальный) ;
  • Компрессор «dbx 266XL» (лимитер, гейт) ;
  • Двухканальный ревербератор «Lexicon MX2000»
  • Минидисковая дека «SONY MDS-JE480» ;
  • DVD-плейер «Samsung», «LG»
  • Стереоусилитель «Амфитон A1-01-2У» для колонки «Tesla» в фойе
  • Ноутбук DNS  P-4; 4Gb-опер.память
  • Звуковая карта USB Asia usb 8c (параллельный пост)
III Студия:
  • Аудио интерфейс «TC Electronik Konnekt-24D» ;
  • Активные мониторы «Behringer Truth B312A» (100 Вт.) ;
  • Студийный конденсаторный микрофон «Behringer B-2» (2 шт.) ;
  • Рабочая станция «KORG 01/WFD»;
  • Студийные наушники «Beyerdynamic 231 PRO» (3 шт.) ;
  • Компьютер P-4 Duo; 4Gb-опер.память; 1GbVideo
    Возможность записи вокала и музыкальных инструментов, редактирование, сведение, мастеринг.
    Большая библиотека звуковых эффектов, VST-инструментов, музыкального софта

IV Аппаратура для выездов:
  • Микшерский пульт «Behringer Xenyx 802»(2 моно, 2 стерео канала) ;
  • Микшерский пульт Behringer UB1204-Pro (4 моно, 2 стерео канала);
  • Микшерский пульт «db 214 Compact series» (6 моно, 4 стерео канала, процессор эффектов);
  • Активные колонки «RCF ART 312A» (350 Вт.) – 2 шт. ;
  • Стойки для колонок (до 30 кг.) – 2 шт. ;
  • Микрофоны
      Радиосистема с головной гарнитурой - 5 шт.
      Радиосистема с ручным передатчиком - 4 шт.
      Динамические микрофоны - 3 шт.
  • Стойки для микрофонов «Proel» -3 шт.

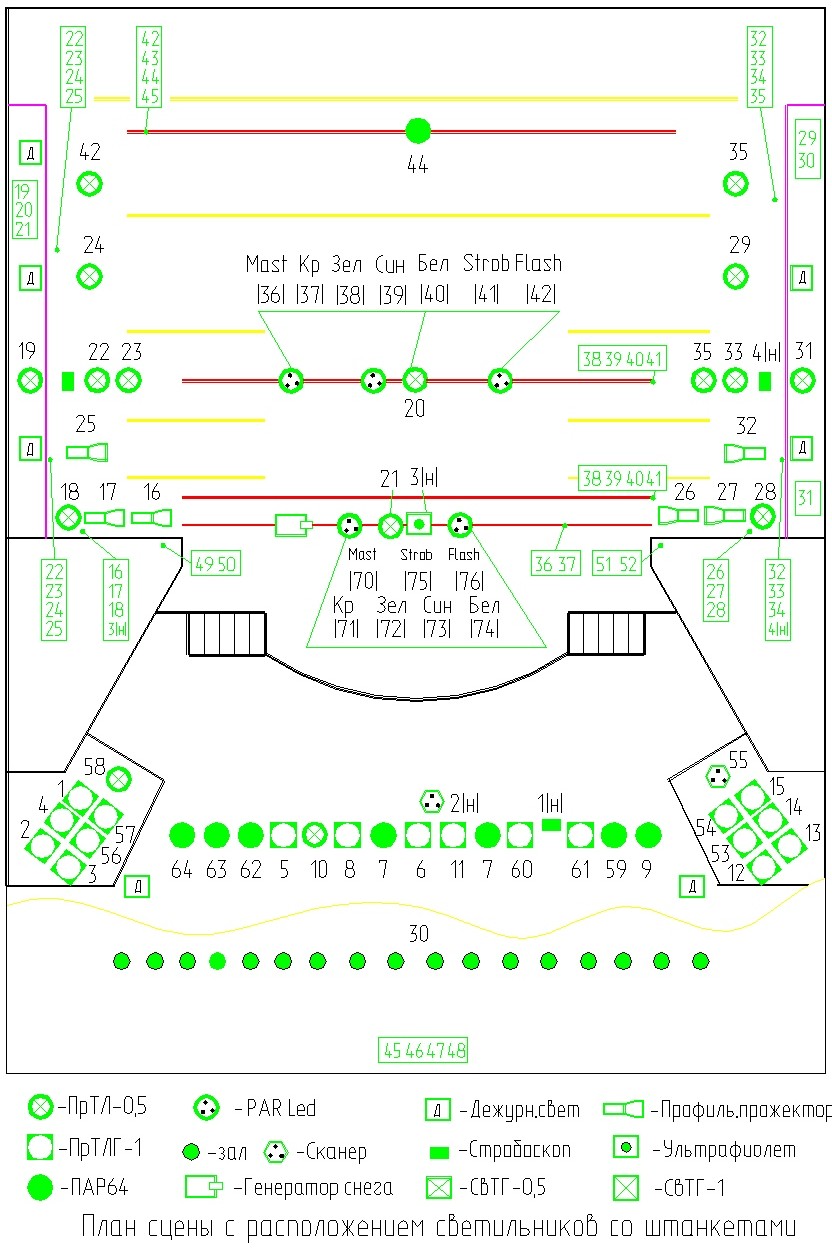

Технический райдер по освещению сцены


№ п/п

Наименование

Количество, шт.

Основной свет сцены

1.

Прожектор ПрТЛ – 0,5

21

2.

Прожектор ПрТЛГ – 1

18

3.

Прожектор ПАР 64

10

4.

Кососвет СвТГ-1

8

5.

Кососвет СвТГ-0,5

12

6.

Кососвет Fl-7

6

7.

Светодиодный RGBW прожектор Involight Superspot 210

5

8.

Профильный прожектор  ETC  SOURCE FOUR JR ZOOM 25-50°

8

9.

Стробоскоп

4

10.

Светильник УФ-света IMLIGHT BLACKLIGHT 400 (400 Вт.)

1

Вспомогательный свет сцены (эффекты, дежурный свет)

11.

Зеркальный шар с мотором

1

12.

Светильники УФ-света (полоски)

3

13.

Генератор снега JB Systems Snowmachine.

1

14.

Дымовая машина Smoke Fluid AB-1200

1

15.

Генератор мыльных пузырей Euro Lite

1

16.

Сканер StarDance

1

17.

Эффект диодный шар

1

18.

Видеопроектор SANYO PLC-XU75

1

19.

Дежурный свет

7









































































Светорубка:
  • Световой пульт NSI MC 7532 (64 канала, 24 chase, 32  stack);
  • Световой пульт Ross DMX Control 1216 (192 DMX канала)
  • Диммера:
IMLIGHT PD 12-2 Блок диммерный цифровой (12 каналов по 10А монтаж  в рек , автоматы Sassin ,  дроссели)(24 кВт)-4 шт.
SISTEMA ДМР-1216
  • Интерфейс (ЦАП) IMLIGHT Demux-48
  • Дюролайт 6 шт. (3 м.)
  • Светильники УФ-света (полоски) 40 Вт.- 3 шт.

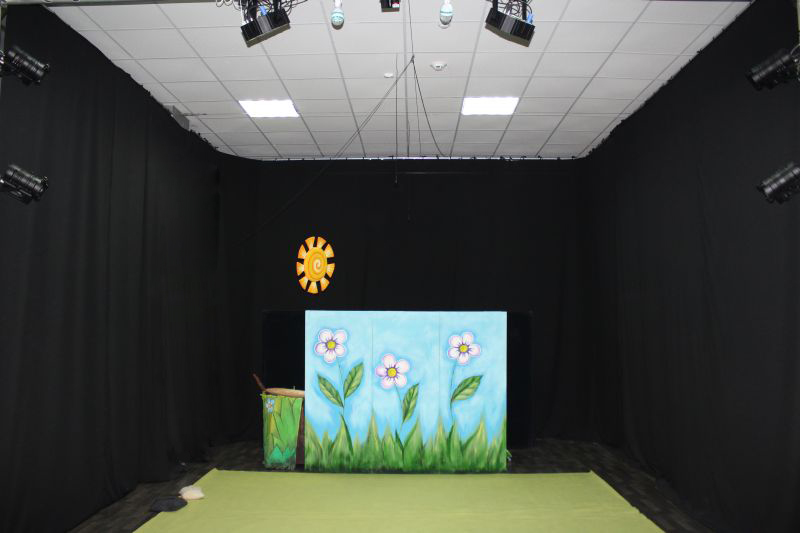

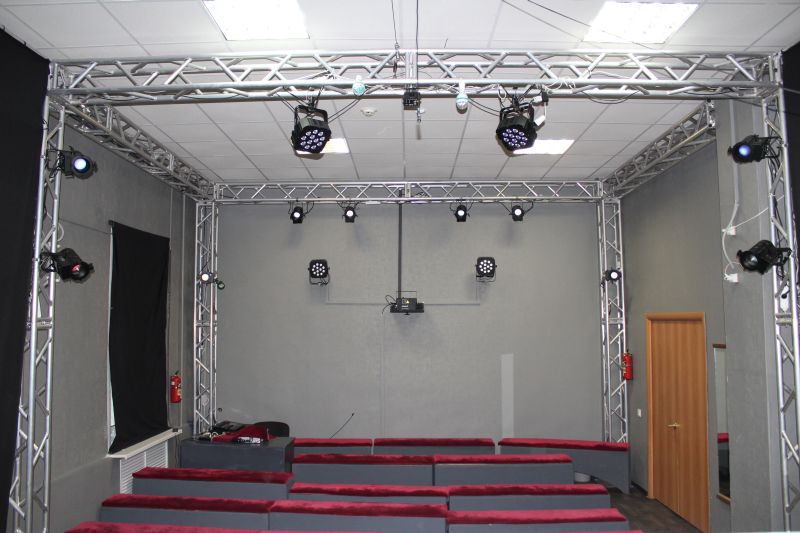

Театральная гостиная

Технические параметры
Здание построено в 1958 г.

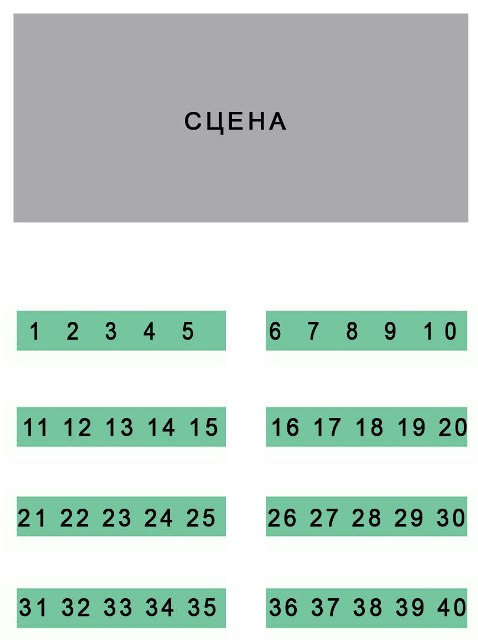

Количество мест в зрительном зале

45

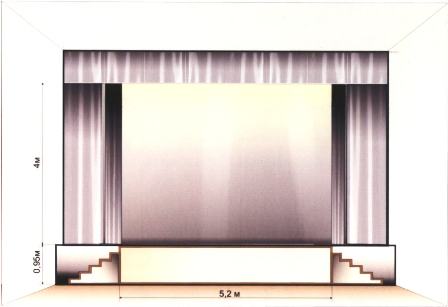

Ширина сцены

5,5 м

Глубина сцены

4,5 м

Высота

4 м
